급성장하는 신에너지 자동차 산업에서 DC 충전 파일의 정확한 계량은 업계의 필수 요구 사항이 되었습니다.

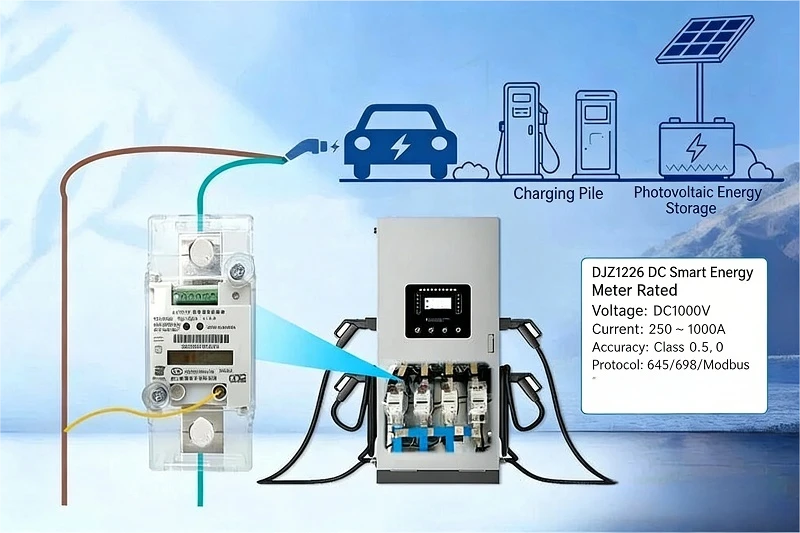

중국 전기 계량 분야의 전문적이고 혁신적인 기업인 Zhejiang Reallin Electron Co., Ltd.(이하 "Reallin")는 State Grid Zhejiang 충전 파일 프로젝트의 도움으로 2020년에 DJZ1226G 통합 DC 스마트 에너지 계량기를 개발했습니다.
이 제품은 기존의 분할-형 전기 계량기의 족쇄를 깨뜨렸을 뿐만 아니라 통합 설계와 지능형 기능으로 통합 DC 계량기 분야에서 UBS의 선구적인 위치를 확립했습니다.
1. 연구개발 배경
2020년 이전에는 DC 충전 파일이 일반적으로 분할-형 에너지 미터(외부 션트 또는 홀 센서)를 사용했는데, 여기에는 세 가지 주요 단점이 있었습니다.
1. 정확도 감쇠: 지나치게 긴 전류 샘플링 신호 라인은 전자기 간섭에 취약하여 장기간-사용하면 오류가 증가합니다.
2. 복잡한 설치: 추가 션트 커넥터가 필요하므로 인건비가 높고 오류 위험이 높습니다.
3. 취약한 보안: 션트 커넥터에는 리드 씰이 없어 변조 위험이 있습니다.
Reallin R&D 팀은 심도 있는 조사를 거쳐{0}2020년 공식적으로 프로젝트를 시작했습니다. 코드명은 DJZ1226이며, '더 높은 정확도, 더 작은 크기, 더 강력한 간섭 방지 기능'을 갖춘 통합 DC 에너지 계측기를 만드는 것을 목표로 합니다.{2}}
2. 기술적 혁신
DJZ1226의 핵심 혁신은 "통합 션트 및 베이스 미터"에 있습니다.
- 정밀 도약: 내장된-망간-구리 션트는 업계 표준인 1.0 클래스보다 훨씬 뛰어난 0.5 클래스(국가 표준 CL0.5)의 전체 정확도를 달성합니다.
- 안티-간섭 업그레이드: 현재 신호가 계량 칩에 직접 연결되어 샘플링 거리를 밀리미터 수준으로 단축하고 전자기 간섭을 방지합니다.
- 전력 소비 최적화: 션트 저항 감소로 발열이 90% 감소하여 -40도에서 70도까지의 극한 환경에 적합합니다.
기능 확장 혁신:
- 최대 115.2kbps 속도의 다중 통신 프로토콜(DL/T 645-2007, DL/T 698.45, Modbus RTU)을 지원합니다.
- 과전압, 과전류 등 100개의 충전 이벤트 및 오류를 기록할 수 있는 통합 데이터 저장 기능
- 가상 부하 검증을 지원하고 교정 프로세스를 단순화하는 전기 펄스 출력 인터페이스가 추가되었습니다.

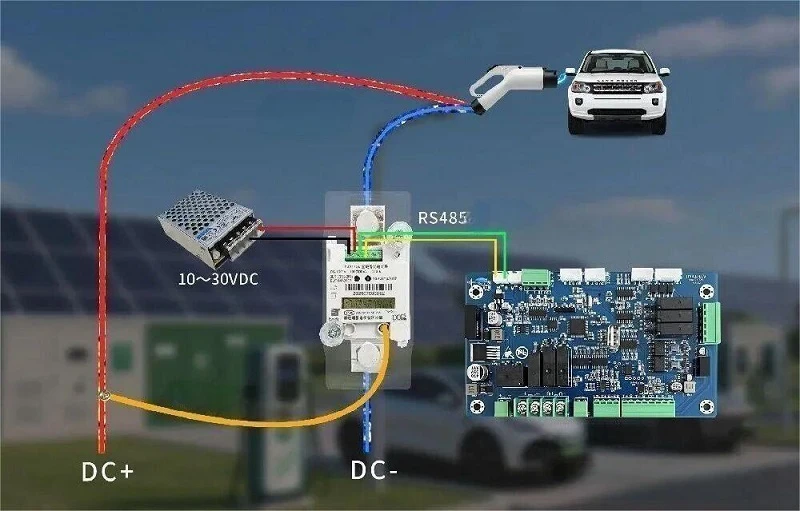

- 듀얼 RS485 옵션: 한 채널은 충전 파일 마더보드(TCU)에 데이터를 업로드하고 다른 채널은 모니터링 플랫폼에 데이터를 업로드할 수 있습니다.
3. 품질관리
DJZ1226의 신뢰성을 보장하기 위해 Reallin은 3단계-품질 관리 시스템을 구축했습니다.
연구개발 검증:
CNAS-인증 실험실(EMC, 환경 및 정밀 실험실 포함)에서 수많은 엄격한 테스트가 완료되었습니다. 3m 반{2}}파 무향실은 높은-복사 시나리오를 시뮬레이션하고 간섭 방지 기능을 검증하는 데 사용되었습니다.-
공급망 협업:
- 공급업체를 위한 4단계 관리 시스템(적격 검토, 자재 인증, 일괄 샘플링 검사, 폐쇄형{1}}개선)이 구현됩니다.
- 주요 부품(예: 망간-구리 션트)의 맞춤형 생산.

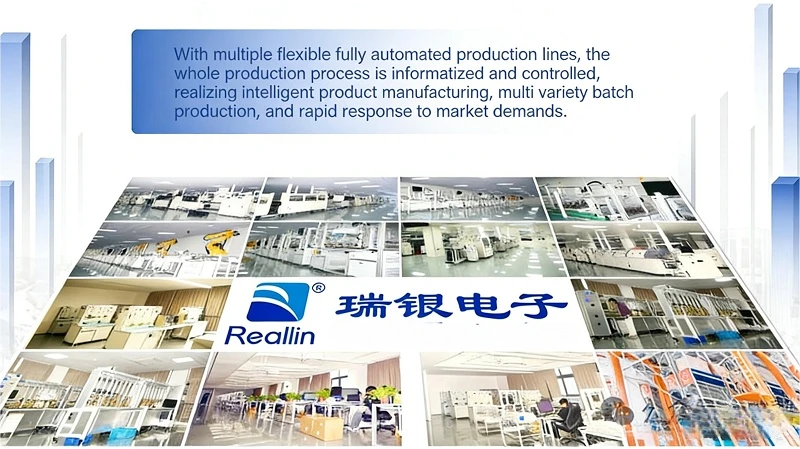

스마트 제조:
- SMT(Surface Mount Technology) 조립, 교정 및 최종 검사 프로세스가 자동화되어 높은 수준의 자동화를 달성합니다.
- MES(Manufacturing Execution System)는 생산 데이터의 완전한 추적성을 제공하여 인적 오류를 제거합니다.
4. 시장 검증
DJZ1226은 2022년 대량 생산 이후 빠르게 시장 인지도를 얻었습니다.
- 대규모-규모 충전소: TELD, Star Charge 및 Xiaoju 충전과 같은 운영업체와 호환됩니다.
- 과급 파일: J50159-FD 모델은 1000A 고전류를 지원하여 메가와트 과급 요구 사항을 충족합니다.
- 태양광-저장 시스템: 태양광 시스템의 DC-측 계량에 적용되어 '발전-저장-사용'의 통합 관리를 실현합니다.
5. 지능형 업그레이드

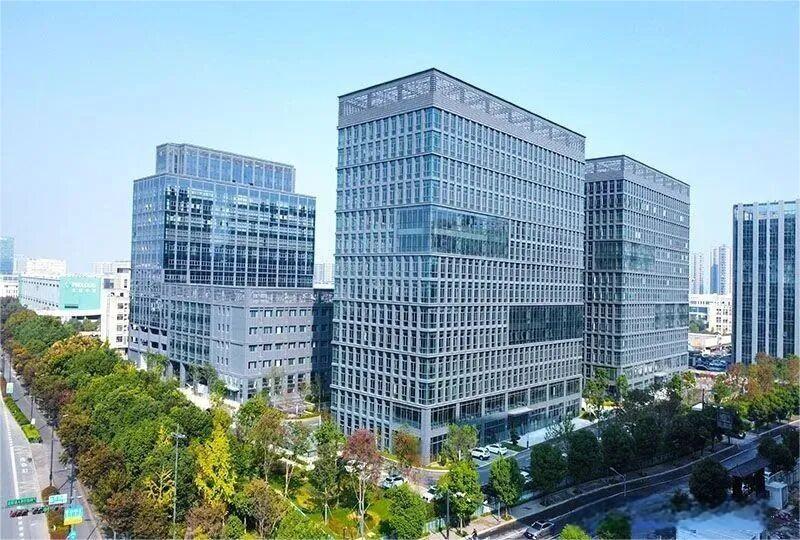

2024년에 Reallin은 첨단 지능형 친환경 제조 기지로 이전했습니다.
- 부품 조립, 용접, 품질 검사를 완료하는 산업용 로봇을 도입하여 인건비를 절감하는 동시에 제품 품질을 크게 향상시킵니다.
- 전체 생산 능력에 도달한 후 새 기지는 단상/3상 전력 계량기 2천만 대를 초과하는 연간 생산 능력을 갖게 됩니다.{1}}
- 마이크로그리드 기술을 결합하여 '제로-탄소 생산 라인'을 구축하여 글로벌 탄소 중립 목표를 달성했습니다.
