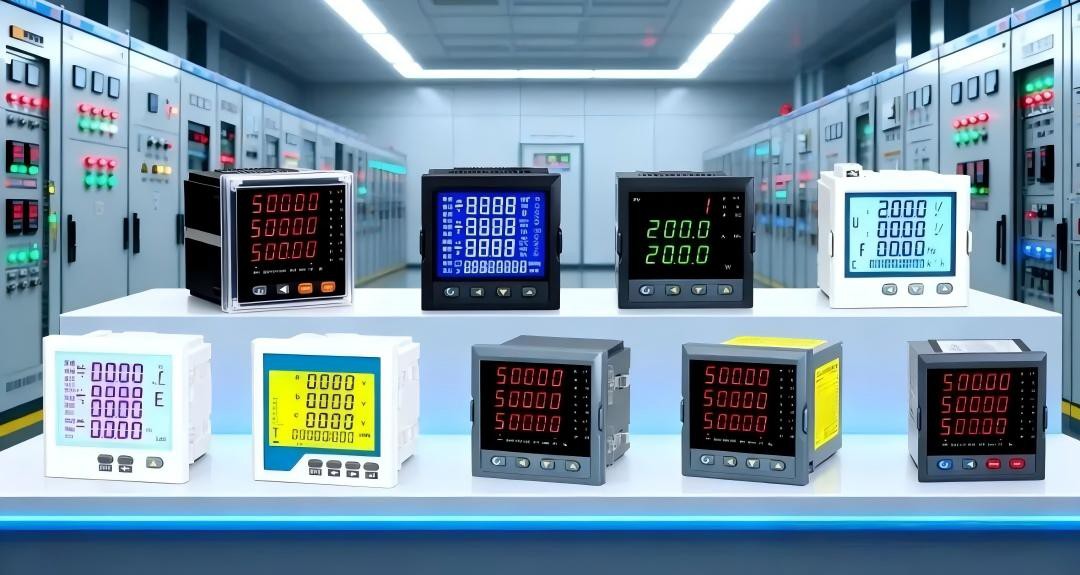

다기능 전력계의 기본 개념 및 기능적 특성
다기능 전력계는 프로그래밍 가능한 측정, 디스플레이, 디지털 통신 및 전기 에너지 펄스 출력과 같은 다양한 기능을 갖춘 지능형 계량기입니다.
측정 기능 측면에서 3상 전압, 3상-전류, 유효 전력, 무효 전력, 주파수, 역률 및 4사분면 전기 에너지를 포함한 모든 일반적인 전기 매개변수를 정확하게 측정할 수 있습니다.- 높은 측정 정확도는 대부분의 산업 응용 시나리오의 정밀 요구 사항을 충족할 수 있습니다.
다기능 전력계는 RS485 통신 인터페이스를 갖추고 있으며 MODBUS-RTU 통신 프로토콜을 지원하므로 네트워크에서 또는 독립적으로 사용할 수 있습니다. 사용자는 현장에서 편리하게 디스플레이를 전환하고 미터 매개변수를 구성할 수 있어-강력한 유연성을 제공합니다.
다기능 전력계의 응용 시나리오
다기능 전력계는 전기 모니터링이 필요한 거의 모든 시나리오를 포괄하는 매우 광범위한 응용 분야를 가지고 있습니다.
산업 생산 분야에서는 생산 라인의 전기 매개변수를 모니터링하여 기업이 에너지 소비를 최적화하고 장비의 안전한 작동을 보장하도록 돕습니다.
지능형 건물에서 다기능 전력계는 건물 전체의 전기 시스템을 측정하고 잠재적인 안전 위험을 제거하며 에너지 활용 효율성을 향상시킬 수 있습니다.
전력계통 및 배전망 자동화 분야에서는다기능 전력계는 변전소 자동화, 배전망 자동화, 주거 지역 전력 모니터링과 같은 시나리오에 적합합니다. 다양한 수신 회로와 고용량 출력 회로의 전기 매개변수를 포괄적으로 모니터링하고 관리하는 데 사용할 수 있으며, 전력 시스템의 안전하고 안정적인 작동을 위한 중요한 보장을 제공합니다.
새로운 에너지 기술의 개발과 함께 다기능 전력계는 마이크로그리드 및 재생 에너지 시스템에서도 중요한 역할을 합니다. 국가 표준에 따르면배전망에 연결된 마이크로그리드의 시운전 및 승인에 대한 코드, 마이크로그리드 상호 연결의 시운전 및 승인에는 시스템 디버깅 및 검증을 위한 정밀한 전기 측정 장비의 사용이 필요합니다.
전기 에너지 미터와의 기술적 차이점
전력량계의 핵심 기능은 유효 또는 무효 전기 에너지를 정확하게 측정하는 것입니다. 주로 에너지 거래 정산에 활용되며, 전력 공급자와 소비자 간 비용 산정의 법적 근거로 활용됩니다.
핵심 기능: 그 기능은 상대적으로 전문적입니다. - 높은 정밀도로 에너지 소비를 축적하고 데이터가 변조되지 않도록 보장합니다.
응용 시나리오: 일반적으로 기업체, 주택의 주요 수신선 등 전력회사와 사용자 간의 정산 지점에 적용됩니다.
1. 인증제도의 근본적인 차이점: 필수 CPA와 시장접근인증
인증 요구사항은 둘 사이의 가장 눈에 띄는 구별 표시 중 하나이며, 이는 합법적인 거래 결제에 사용되는지 여부에 뿌리를 두고 있습니다.
| 기능 차원 | 다기능 전력 계측기 | 에너지 미터 |
|---|---|---|
| 핵심 목적 | 시스템 모니터링, 에너지 관리, 결함 진단 | 에너지 거래 정산, 법정(법적) 계량 |
| 기능적 초점 | 실시간-다중-매개변수 측정, 데이터 분석, 제어 및 경보 | 고정밀-전기 에너지 계량 |
| 통신 프로토콜 | Modbus-RTU와 같은 일반적인 산업 프로토콜 | DL/T 645와 같은 전력망 관련 프로토콜- |
| 물리적 구조 | 밀봉 없음; 매개변수 구성 및 디버깅에 편리함 | 무단 개봉이나 데이터 변조를 방지하기 위해 밀봉해야 합니다. |
| 데이터 관리 | 사용자는 관리 요구 사항에 따라 에너지 값을 지울 수 있습니다. | 정산 데이터의 지속적인 유효성을 보장하기 위해 에너지 판독값이 지워지지 않아야 합니다. |
2.전력량계 CPA 의무인증
CPA(Pattern Approval Certificate of Measurement Instruments)는 중국에서 측정기기에 대해 시행하는 필수 인증 시스템입니다.
● 목적: 무역결제에 사용되는 전기에너지 계량기가 정확하고 공정하며 신뢰할 수 있고 그 데이터가 법적 타당성을 갖도록 보장합니다. CPA 인증이 없는 전기량계는 중국에서 판매하거나 정산 목적으로 사용할 수 없습니다.
● 마킹: 전기량계는 명판에 CPA 로고와 인증서 번호를 표시해야 합니다.
3. 다기능 전력계에 대한 인증 요구 사항
● 비필수-CPA 인증: 다기능 전력량계는 주로 내부 감시 및 관리용으로 사용되며 거래 정산에 직접 참여하지 않으므로 일반적으로 CPA 인증을 받을 필요가 없습니다.
● 기타 인증: CPA 인증이 필수는 아니지만 다기능 전력계는 특정 시장에 진입하거나 특정 기능 요구 사항을 충족할 때 다른 유형의 인증을 통과해야 하는 경우가 많습니다. 예를 들어, CE 인증은 유럽 경제 지역에 진출하는 제품에 대한 필수 안전 인증 마크로, 해당 제품이 EU 안전, 건강 및 환경 보호 요구 사항을 준수함을 나타냅니다.
결론
현대 전력 모니터링 시스템의 중요한 장비인 다기능 전력계는 다기능 통합, 고정밀 측정, 강력한 통신 기능, 유연한 구성 등의 장점으로 인해 산업 자동화, 스마트 그리드 및 에너지 관리 시스템에서 없어서는 안 될 핵심 장치가 되었습니다.
주로 에너지 계량에 사용되는 전기 에너지 계량기와 비교하여 다기능 전력 계량기는 기능적 다양성, 기술 복잡성 및 시스템 통합 측면에서 확실한 이점을 가지며 정교한 모니터링 및 지능형 관리를 위한 현대 전력 시스템의 더 높은 요구 사항을 충족할 수 있습니다.
